Wieże elektrowni wiatrowych – rodzaje, budowa i zastosowanie

Rodzaje wież elektrowni wiatrowych – przegląd

Wieże elektrowni wiatrowych są podstawą każdej instalacji – one właśnie decydują o efektywności całego systemu. Wybór odpowiedniego typu zależy od wielu czynników: lokalizacji, dostępnych materiałów oraz specyficznych wymagań technicznych. Na współczesnym rynku wyróżniamy cztery główne kategorie konstrukcji:

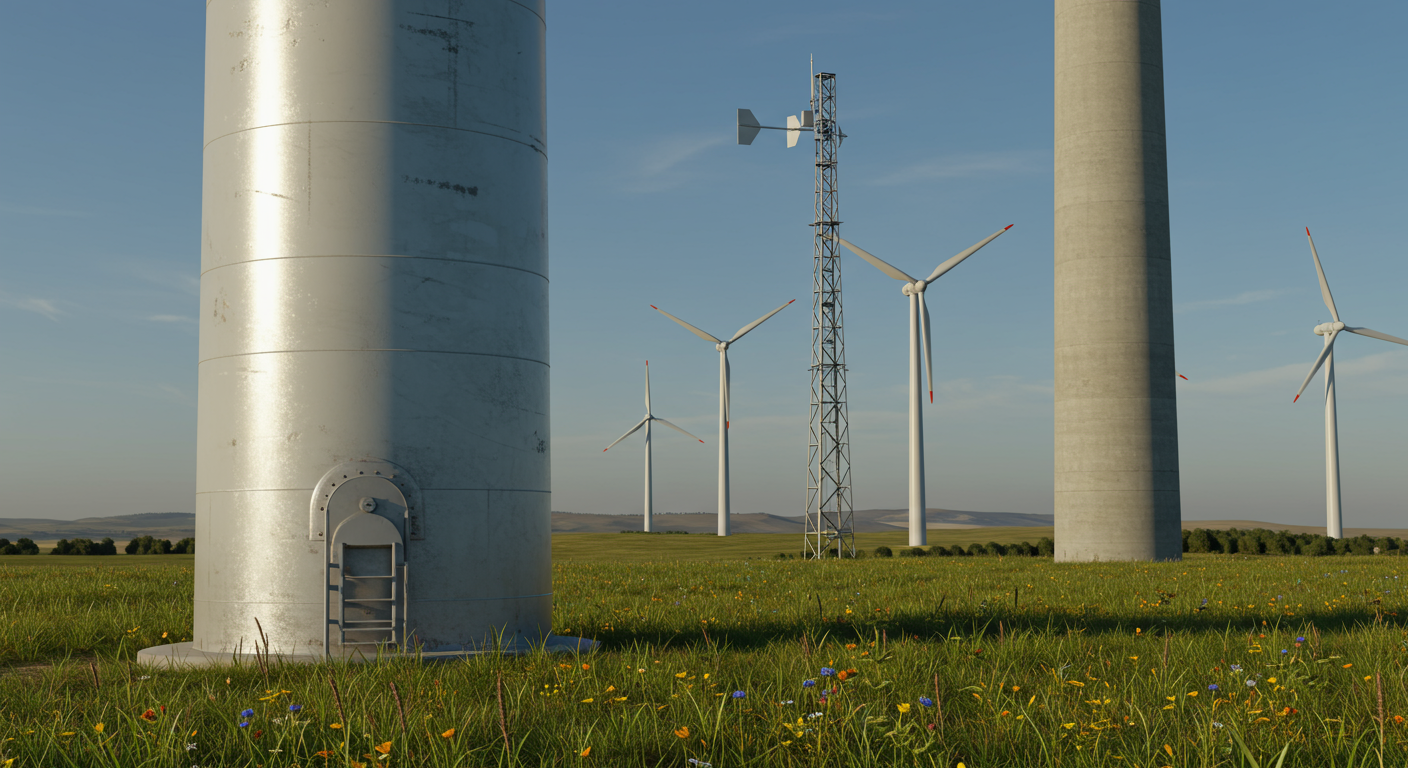

• Wieże stalowe rurowe – najpopularniejsze rozwiązanie, stosowane na lądzie i morzu dzięki dużej wytrzymałości i prostocie montażu.

• Wieże kratownicowe – lżejsza i tańsza w transporcie alternatywa, zbudowana ze spawanych profili stalowych.

• Wieże betonowe – charakteryzują się wyjątkową stabilnością i trwałością, idealne w trudnych warunkach atmosferycznych.

• Wieże hybrydowe – łączą różne materiały (np. beton u podstawy, stal w górnej części), co pozwala na budowę wyższych i bardziej zoptymalizowanych konstrukcji.

Wieże stalowe rurowe – kluczowe cechy

Wieże stalowe rurowe dominują współczesną energetykę wiatrową z dobrych powodów. Zbudowane z precyzyjnie wykonanych segmentów wysokogatunkowej stali, tworzą elegancką, stożkową konstrukcję. Taka geometria nie tylko zapewnia optymalny rozkład obciążeń, ale także zapewnia stabilność – podstawę efektywnego wykorzystania siły wiatru.

Modułowość to ich największy atut. Prefabrykowane w kontrolowanych warunkach zakładowych segmenty docierają na plac budowy gotowe do montażu. Znacznie przyspiesza to proces instalacji i minimalizuje zakres prac terenowych. Solidne połączenia kołnierzowe, wzmocnione wysokowytrzymałymi śrubami, tworzą monolityczną konstrukcję o niezawodnej integralności strukturalnej.

Odporność na ekstremalne warunki atmosferyczne? W tym aspekcie wieże stalowe rurowe wyróżniają się szczególnie. Zaawansowane systemy powłok antykorozyjnych skutecznie chronią stal przed agresywnym działaniem wilgoci, soli morskiej i zanieczyszczeń przemysłowych. Jest to kluczowe w instalacjach offshore, co zapewnia Żywotność sięgająca 25-30 lat i gwarancja zwrotu z inwestycji.

Zamknięta konstrukcja otwiera dodatkowe możliwości. Wewnętrzne windy serwisowe i kompleksowe systemy bezpieczeństwa znacznie ułatwiają konserwację. Hermetyczna przestrzeń chroni wrażliwą elektronikę przed kapryśną pogodą. Dzięki tym zaletom wieże stalowe rurowe sprawdzają się równie dobrze na lądzie, jak i w wymagających warunkach morskich.

Wieże kratownicowe – lżejsze i tańsze

Wieże kratownicowe prezentują zupełnie inne podejście do konstrukcji wiatrowej. Zbudowane ze starannie spawanych profili stalowych, tworzą ażurową strukturę o znacznie mniejszej masie. Ta różnica w wadze przekłada się na wymierne korzyści dla całego projektu inwestycyjnego.

Ekonomiczność to ich główna siła. Mniejsze zużycie stali oznacza bezpośrednie obniżenie kosztów produkcji. Dodatkowo – lżejsza konstrukcja wymaga mniej masywnych fundamentów, co dodatkowo redukuje zużycie betonu i koszty prac ziemnych. Eksperci szacują, że całkowity koszt budowy elektrowni z wieżą kratownicową może być nawet o 20% niższy niż w przypadku konstrukcji rurowej o podobnych parametrach.

Transport? Pod tym względem kratownice mają przewagę. Elementy można przewozić standardowymi pojazdami, eliminując konieczność kosztownego transportu ponadgabarytowego. To szczególnie cenne przy realizacji projektów w trudno dostępnych lokalizacjach górskich czy wyspiarskich.

Ażurowa struktura ma jeszcze jeden, często niedoceniany atut – mniejszy wpływ wizualny na krajobraz. Kratownice są po prostu mniej widoczne, lepiej wtapiają się w otoczenie. W czasach rosnącej świadomości estetycznej to istotny argument w dyskusjach o akceptacji społecznej farm wiatrowych.

Technologia ma jednak swoje ograniczenia. Wieże kratownicowe rzadko przekraczają barierę 100 metrów wysokości – co jest niewystarczające dla współczesnych, gigantycznych turbin. Dodatkowo otwarta konstrukcja wyklucza montaż wewnętrznej windy. Konserwacja staje się bardziej czasochłonna i wymagająca, gdyż dostęp do gondoli możliwy jest wyłącznie przez zewnętrzne drabiny.

Wieże hybrydowe – połączenie materiałów

Wieże hybrydowe to najnowocześniejsze rozwiązanie inżynierii wiatrowej. To przemyślane połączenie różnych materiałów i technologii w jednej konstrukcji. Najczęściej spotykamy konfigurację z masywną betonową podstawą i stalową częścią górną – każdy segment wykorzystuje optymalne właściwości swojego materiału.

Na rynku spotyka się różne konfiguracje wież hybrydowych, w tym:

• Konstrukcje betonowo-rurowe: Masywna betonowa podstawa zapewnia stabilność, a lżejsza, stalowa część górna ułatwia montaż turbiny.

• Warianty kratownicowo-rurowe: Łączą ekonomiczną i lekką kratownicę u podstawy z zaletami konstrukcji rurowej w górnej części wieży.

Możliwość osiągania imponujących wysokości to ich główna przewaga. Solidna betonowa podstawa zapewnia wyjątkową stabilność i sztywność konstrukcyjną. To pozwala budować wieże sięgające rekordowych wysokości – tam, gdzie wiatr jest silniejszy, bardziej stabilny i przewidywalny. Dzięki temu możliwy jest Znaczący wzrost produkcji energii.

Optymalizacja kosztów to kolejny atut konstrukcji hybrydowych. Betonową część dolną można wytwarzać bezpośrednio na placu budowy, eliminując problemy z transportem wielkogabarytowych elementów stalowych. Jednocześnie stalowa sekcja górna gwarantuje sprawny montaż gondoli i wirnika. Łączy to zalety obu rozwiązań.

Branża uznaje wieże hybrydowe za jeden z najbardziej obiecujących kierunków rozwoju. Szczególnie w kontekście rosnącego zapotrzebowania na wyższe konstrukcje dla turbin dużej mocy. Technologia ta pozwala przezwyciężyć ograniczenia pojedynczych materiałów, wykorzystując ich najlepsze cechy w odpowiednich segmentach wieży.

Budowa wież wiatrowych – proces i materiały

Budowa wież elektrowni wiatrowych to złożony proces inżynieryjny, wymagający precyzyjnego planowania i najwyższej jakości materiałów. Każda konstrukcja musi sprostać rygorystycznym wymogom wytrzymałościowym – bezpiecznie utrzymać masę turbiny i oprzeć się dynamicznym obciążeniom od wiatru oraz ekstremalnych warunków atmosferycznych.

Fundament stanowi podstawę całej konstrukcji. W zależności od typu wieży i specyfiki gruntu może przybierać różne formy – od prostych płyt betonowych po skomplikowane systemy palowe. Dla standardowych wież lądowych najczęściej wybiera się masywne fundamenty żelbetowe. Zapewniają one niezbędną stabilność.

Materiały konstrukcyjne dobiera się odpowiednio. Stal wysokowytrzymałościowa dominuje, ale beton również odgrywa kluczową rolę. Wybór zależy od typu wieży:

Montaż przebiega sekcja po sekcji, z wykorzystaniem specjalistycznych dźwigów o imponującej nośności. Poszczególne segmenty łączy się precyzyjnymi połączeniami śrubowymi lub spawanymi, a następnie zabezpiecza antykorozyjnie. Wewnątrz instaluje się systemy komunikacyjne – drabiny, windy – oraz okablowanie elektryczne i zaawansowane systemy bezpieczeństwa.

Recykling? Większość materiałów – stal, beton, aluminium – nadaje się do ponownego wykorzystania po zakończeniu eksploatacji. Główne wyzwanie stanowią jednak łopaty wirnika. Wykonane z kompozytów – włókna szklanego i węglowego z żywicą epoksydową – są trudne w recyklingu. Jest to istotny problem, nad którym intensywnie pracuje cała branża.

Współczesne podejście do budowy wież uwzględnia aspekty ekologiczne już na etapie projektowania. Producenci aktywnie poszukują rozwiązań minimalizujących ślad węglowy i ułatwiających recykling. Pojawiają się innowacyjne rozwiązania – wieże drewniane, konstrukcje modułowe łatwe do demontażu i ponownego wykorzystania.

Produkcja wież w Polsce – standardy i innowacje

Polski sektor produkcji wież wiatrowych rozwija się dynamicznie, opierając się na najnowocześniejszych technologiach. Krajowi producenci zdobyli międzynarodowe uznanie dzięki wysokiej jakości i wyjątkowej elastyczności w dostosowywaniu produktów do indywidualnych wymagań klientów.

W Polsce dominuje produkcja wież stalowych rurowych – wybór podyktowany korzystnym stosunkiem wytrzymałości do kosztu. Proces produkcyjny obejmuje precyzyjne cięcie i formowanie blach, profesjonalne spawanie sekcji oraz zaawansowane zabezpieczenia antykorozyjne. Nowoczesne maszyny w polskich zakładach gwarantują milimetrową precyzję wykonania.

Polscy producenci stale się rozwijają – aktywnie wdrażają nowoczesne innowacje. Konstrukcje hybrydowe, modułowe systemy montażu, zaawansowane powłoki ochronne to tylko niektóre przykłady. Intensywne badania nad nowymi kompozytami są prowadzone intensywnie. Dzięki strategicznym inwestycjom w B+R i owocnej współpracy ze światem nauki, polski przemysł systematycznie wzmacnia swoją pozycję na globalnym rynku.

Zrównoważony rozwój to priorytet polskiej produkcji. Zakłady konsekwentnie wdrażają technologie ograniczające emisję CO₂ i nowoczesne systemy zarządzania odpadami. Wpisuje się to w globalny trend transformacji energetycznej. W rezultacie Branża staje się coraz bardziej przyjazna środowisku.

Zalety i wady różnych konstrukcji

| Typ wieży | Zalety | Wady |
|:— |:— |:— |
| Stalowe rurowe | Wysoka wytrzymałość i trwałość, modułowość, możliwość budowy wysokich wież, wewnętrzne windy serwisowe, uniwersalność (ląd i morze). | Wyższy koszt produkcji, ograniczenia w transporcie dużych segmentów. |
| Kratownicowe | Niższa masa, mniejsze zużycie materiałów, tańsze fundamenty, łatwiejszy transport, mniejszy wpływ na krajobraz. | Ograniczona wysokość (zwykle do 100 m), utrudniona konserwacja (brak windy). |
| Betonowe | Wyjątkowa stabilność, odporność na drgania, możliwość produkcji na miejscu budowy. | Czasochłonny proces budowy, duża masa, wymagają bardzo solidnych fundamentów. |
| Hybrydowe | Możliwość budowy bardzo wysokich wież, optymalizacja kosztów, połączenie stabilności betonu z lekkością stali. | Złożona technologia budowy, wymagająca precyzyjnego łączenia materiałów. |

Zastosowanie wież wiatrowych – przyszłość energii

Energia wiatrowa staje się podstawą globalnej rewolucji energetycznej. Prognozy wskazują – do 2050 roku będzie stanowić jeden z głównych filarów światowego miksu energetycznego. Eksperci przewidują wielokrotny wzrost mocy zainstalowanej w turbinach wiatrowych. Przełoży się to na dramatyczny wzrost udziału czystej energii w bilansie energetycznym większości krajów.

Kraje rozwijające się intensywnie rozwijają energetykę wiatrową – dostrzegają w tej technologii szansę na szybkie uniezależnienie się od paliw kopalnych. Równolegle postępuje ekspansja na tereny dotychczas uznawane za nieopłacalne: wysokie góry, pustynie, obszary o ekstremalnych warunkach klimatycznych. Umożliwia to ciągłe doskonalenie konstrukcji wież i zwiększanie ich odporności na niekorzystne czynniki środowiskowe.

Integracja z innymi OZE i systemami magazynowania energii będzie istotna dla przyszłości energetyki wiatrowej. Pozwoli to zniwelować główną słabość tej technologii – zależność od pogody. Systemy hybrydowe, łączące wiatr z fotowoltaiką i magazynami energii, zapewnią stabilne dostawy prądu niezależnie od kaprysów natury.

Morskie elektrownie wiatrowe – wyzwania i możliwości

Morska energetyka wiatrowa stanowi strategiczny filar polskiej transformacji energetycznej. Zgodnie z Polityką Energetyczną Polski do 2040 r., moc morskich farm wiatrowych ma osiągnąć 5,9 GW do 2030 r. i 11 GW do 2040 r. Eksperci są jednak jeszcze bardziej optymistyczni – cel 18 GW może zostać zrealizowany już w latach 2036-2037.

Perspektywy rozwoju offshore w Polsce są bardzo obiecujące: do 2035 roku możliwe jest uruchomienie 8-10 GW mocy. Przełoży się to na produkcję 32-40 twh czystej energii rocznie. Korzyść dla klimatu? Uniknięcie emisji 25-31 milionów ton CO₂.

Rozwój morskiej energetyki wiatrowej wiąże się z następującymi wyzwaniami:

• Budowa specjalistycznej infrastruktury portowej.

• Stworzenie łańcucha dostaw komponentów.

• Zapewnienie wykwalifikowanej kadry technicznej.

• Rozbudowa sieci przesyłowych zdolnych do odbioru i dystrybucji energii z morza.

Morskie farmy wiatrowe stawiają przed konstruktorami wież wyjątkowe wyzwania. Konstrukcje muszą sprostać silniejszym wiatrom, agresywnym falom i niszczącej korozji od słonej wody. Dlatego najczęściej wybiera się wzmocnione wieże stalowe rurowe lub zaawansowane konstrukcje hybrydowe – zapewniają wymaganą stabilność i długowieczność.

Rozwój morskiej energetyki wiatrowej oznacza nie tylko wzmocnienie bezpieczeństwa energetycznego Polski – ale także narodziny całkowicie nowej gałęzi przemysłu. Budowa i obsługa farm na Bałtyku wygeneruje tysiące miejsc pracy w produkcji, logistyce, budownictwie i serwisie. Jest to ogromna szansa dla polskich stoczni, portów i ośrodków badawczych.

Innowacje w konstrukcji wież – przyszłość

Rewolucyjne rozwiązania już pojawiają się na rynku – wieże w technologii „steel shell

Interesującym, ekologicznym trendem jest powrót do naturalnych materiałów. Drewniane wieże Drewniane wieże oferują mniejszy ślad węglowy oraz zaskakująco dobre właściwości mechaniczne i estetyczne. Prototypy takich konstrukcji powstają już w Skandynawii, otwierając zupełnie nowy rozdział w energetyce wiatrowej.

Przyszłość należy do inteligentnych systemów monitoringu i diagnostyki. Zintegrowane z konstrukcją czujniki umożliwiają ciągłą analizę stanu technicznego, przewidywanie awarii i optymalizację konserwacji. Jest to szczególnie cenne w przypadku farm morskich, gdzie dostęp serwisowy jest skomplikowany i kosztowny.

Badania nad nowymi kompozytami mogą znacząco zmienić branżę. Materiały o większej wytrzymałości i mniejszej masie pozwolą budować rekordowo wysokie wieże, co znacznie zwiększy produkcję energii. Równocześnie trwają intensywne prace nad rozwiązaniami ułatwiającymi recykling elementów konstrukcyjnych – zamykając ekologiczny krąg energetyki wiatrowej.
